Considérations pour le faisceau de câbles de véhicules énergétiques

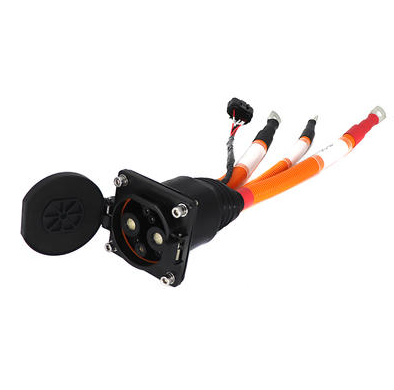

Alors que la sécurité, le confort et les exigences environnementales des automobiles modernes continuent de s'améliorer, le nombre de circuits et la consommation d'énergie dans les automobiles a considérablement augmenté. Dans cet article, nous nous concentrerons sur la disposition du faisceau de câbles et donnerons un aperçu des considérations pour la disposition de laNouveau faisceau de câblage de véhicule énergétique.

Voici le contenu:

Arrangement raisonnable du faisceau de fil

Apparence soignée

Les harnais de fil évitent les interférences avec les pièces environnantes

Arrangement raisonnable du faisceau de fil

Selon la position d'installation réelle du nouveau faisceau de câbles de véhicule énergétique sur le véhicule, afin d'éviter la suspension et le déplacement faibles du faisceau de fil, compte tenu du poids du faisceau de fil, de la méthode de fixation et de la commodité de la position de fixation, Le faisceau de fil doit avoir des points de fixation suffisants et raisonnables et des méthodes de fixation de fixation.

Selon la direction du nouveau faisceau de câbles de véhicule énergétique, la forme spécifique de l'ensemble de corps fixe, en ligne droite sans distance de point de pivot entre les deux points fixes, n'est généralement pas plus de 300 mm. Dans le coin obtus, la position peut être disposée un point fixe; Dans le point d'angle à angle droit, il faut disposer deux points fixes; Point d'angle tranchant dans le faisceau de fil pour éviter.

Apparence soignée

La disposition du harnais de fil doit être le long du bord, ainsi que la fente (la conception du corps de l'alignement). Évitez la pression directe sur le faisceau du fil. Aucun harnais de fil ne doit être exposé dans la cabine. Configurez des points d'attraction accrocheurs ou des couleurs accrocheuses dans la position où le faisceau de fil peut être observé, et le faisceau de fil installé ici n'est pas proéminent et visible. La disposition dans le sens de la projection, selon la disposition horizontale et verticale de damier, évite la disposition diagonale. L'écart avec le pipeline est uniforme, et l'écart avec les parties environnantes est raisonnable.

Les harnais de fil évitent les interférences avec les pièces environnantes

Ne contactez pas directement avec le bord pointu du corps, l'un pour laisser un espace, et l'autre pour augmenter la protection pour éviter d'endommager la couche d'isolation externe du faisceau de câbles par le bord net du corps, conduisant à des accidents de court-circuit. Lorsqu'il est installé sur la vibration des pièces mobiles, la longueur doit être réservée en fonction de la situation réelle. Cette longueur réservée est déterminée en fonction de l'amplitude des vibrations de la pièce et de la course de mouvement maximale des parties mobiles. Assurez-vous que la longueur réservée est telle qu'aucune vibration n'est transmise au harnais et qu'aucune tension n'est appliquée au harnais. Si un nouveau faisceau de câbles de véhicule énergétique est soumis à une transmission ou une tension des vibrations pendant une longue période, elle peut entraîner une fausse connexion entre les bornes des contacts / bouchons à l'intérieur du harnais.

Dans l'installation du nouveau faisceau de câbles de véhicules énergétiques une fois mal installé, les coûts de production grimperont et ne peuvent pas récupérer les coûts. Par conséquent, plusieurs facteurs doivent être pesés dans le processus décisionnel. Notre entreprise adopte des méthodes de gestion des entreprises modernes, en fonction de la gestion de la qualité des produits, et gagne la confiance complète et les éloges des clients avec une excellente qualité, une conception nouvelle, un prix raisonnable et un service après-vente parfait.
