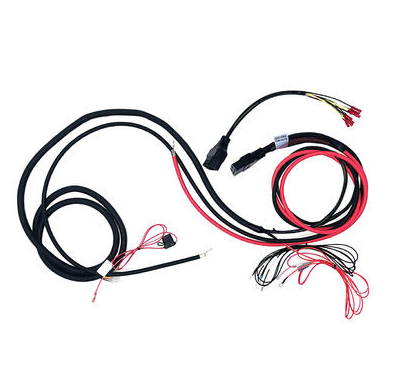

Avec la popularité croissante du marché automobile, les exigences des personnes en matière de sécurité automobile, de confort, d'économie et d'émissions augmentent. L'application deNouveaux harnais de câblage de véhicules énergétiquesdevient de plus en plus répandu. Et la conception des systèmes de faisceau de câblage automobile devient de plus en plus importante et plus stricte.
Voici le contenu:
Pré-planification
Environnement de mise en page
Conception de diagramme bidimensionnel
Dans le stade conceptuel de conception et de conception structurelle de l'ensemble du véhicule, nous devons intégrer la conscience de la disposition globale du faisceau de câbles et faire une bonne planification préalable. La batterie, la boîte à fusibles et les composants de contrôle central doivent de préférence être disposés de manière centralisée, ce qui peut non seulement économiser le coût du harnais principal, réduire la qualité globale de l'ensemble du véhicule, améliorer l'esthétique de la disposition du harnais, mais peut également réduire considérablement le taux de risque de la voiture de pompiers. Selon la fonction et les caractéristiques de l'ensemble de la machine pour obtenir la modularité du système de faisceau de câbles, facile à démonter et à installer, facile à réparer, à économiser l'entretien et le temps de réparation des véhicules.
Le nouveau faisceau de câbles de véhicule énergétique doit être organisé pour éviter les arêtes vives, les températures élevées, le circuit d'huile, les tuyaux d'eau, la zone des pièces mobiles pour assurer la fiabilité de la disposition. Si vous ne pouvez pas l'éviter, vous devez prendre des mesures de protection appropriées. Le harnais de porte doit se concentrer sur la prise en compte des facteurs de scellage, d'assemblage, etc., etc. Dans la mesure du possible, la disposition du côté sec de la porte pour éviter l'impact de la fuite d'eau sur le harnais; Avec quelques clichés pour réparer autant de harnais que possible pour réduire la complexité de l'ouverture et de l'assemblage dans le corps.
Les composants du faisceau de câblage sont sélectionnés à partir des paramètres de données des fichiers de contrôle d'interface des capteurs automobiles, des actionneurs, des composants de commande centraux, etc., et du schéma du circuit automobile, puis combinés avec le schéma de câblage tridimensionnel pour compléter le dimension à deux dimensions Diagramme du faisceau de câbles. Le diagramme du faisceau de câblage 2D est principalement orienté vers le débogage et la maintenance, et doit contenir en détail: la méthode de fixation, la position de fixation, la méthode d'emballage du faisceau de câbles; mesures locales de protection spéciale; Modèle de connecteur et fabricant de branchement; Numéro de pièce du faisceau de câbles, version du faisceau de câblage; Le type, le diamètre du fil, la couleur de chaque fil de circuit, l'emplacement de l'extrémité de départ et de fin du circuit; Exigences techniques du faisceau de câbles, etc. Il convient de garantir que les harnais ont une marge suffisante pour éviter de soumettre le harnais à la tension ou à la déformation. Étant donné que le nouveau faisceau de câbles de véhicule énergétique est une partie déformée des composants automobiles, sa longueur réelle et sa position de branche doivent être vérifiées par la mesure réelle du véhicule.
Le développement du faisceau de câbles automobiles intelligent et léger a apporté des défis sans précédent. Des diagrammes schématiques électriques aux diagrammes de faisceau de câbles bidimensionnels, du concept de conception à l'achèvement de la nouvelle conception de faisceau de câbles de véhicule énergétique, sont justifiés. La sélection et la correspondance des composants liés au faisceau de câbles doivent être strictement calculés et calibrés, une bonne conception du système de faisceau de câbles, de sorte que la défaillance du faisceau de câblage ne devient plus le coupable de la défaillance automobile.
